深圳市尚吉电子有限公司

r r r

r 型号r

r r r

r SJ-812Cr

r r r r r

r 产品名称r

r r r

r 二路触摸式开关r

r r r r r

r 规格r

r r r

r 86型r

r r r r r

r 频宽r

r r r

r 2.4~2.4835 GHzr

r r r r r

r 通信方式r

r r r

r 无线zigbee（IEEE 802.15.4）网状网络，兼容zigbee智能家居协议r

r r r r r

r 有效距离r

r r r

r 室内50mr

r r r r r

r 工作温度r

r r r

r -10~50℃r

r r r r r

r 工作湿度r

r r r

r 最大95%RHr

r r r r r

r 供电电压r

r r r

r 110~220 VAC 50/60 Hz电源供电r

r r r r r

r 颜色r

r r r

r 黑色、粉红色等多种颜色可供选择r

r r r r r

r 产品尺寸r

r r r

r 86mm×86mm×45mmr

r r r r

深圳市尚吉电子有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2000 主     营： 地     址： 广东省深圳市深圳市福田区车公庙天安数码时代大厦20楼 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

首页 > 供应产品 > 供应SJ尚吉SJ-812Czigbee智能家居二路触摸开关 供应SJ尚吉SJ-812Czigbee智能家居二路触摸开关 点击图片查看原图 产品： 浏览次数：839供应SJ尚吉SJ-812Czigbee智能家居二路触摸开关  单价： 460.00元/个 最小起订量： 供货总量： 100 个 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-06-09 10:33   详细信息 r r r 二路触摸式开关，可以在本地通过按键，又可通过网络由手机、平板电脑等设备来控制开关的开启与关闭。 r r r r 一、产品介绍r r r  1、ZigBee二路触摸式开关，内置无线ZigBee控制芯片，既可以在本地通过按键，又可通过无线ZigBee网络由手机、平板电脑等设备来控制开关的开启与关闭；r r r 2、双向控制：即可用面板触摸控制，也可手机控制，使用更方便；r r r 3、集中遥控：通过智能手机软件可集中控制全家的智能遥控开关；r r r 4、群控功能：可设置手机软件上的一个按键同时控制任意多路灯具，让这些灯具同时开、或同时关；r r r 5、无线控制：ZigBee无线网络技术让免除布线的繁琐。r r r r r r 二、功能特点r r r 1、手动触摸开关、电源及状态显示，更人性化设计，在夜晚关灯后可知开关位置，开灯后指示灯更亮，可知开关工作状态；r r r 2、标准86式墙壁开关外型设计，不需对灯具改动任何接配件，可直接替换原有墙壁开关。r r r 三、产品参数r r r r

r r

r       r

r

r   r

r

r 四、功能图示说明r

r

r  r

r

r 五、安装步骤r

r

r 要求零火线进底盒，安装前请一定要切断电源（严禁带电操作），按照以下方法即可轻松完成安装。r

r

r 1）如图1所示，使用“一”字螺丝刀在开关侧面的缺口处轻轻一撬，即可打开面板。r

r

r r

r

r 图1r

r

r 2）盖板打开后，用双手捏住开关面板用力往上推，即可取下开关面板。r

r

r 3）按照如下示意图开始接线。 如图2                                          r

r

r r

r

r 图2r

r

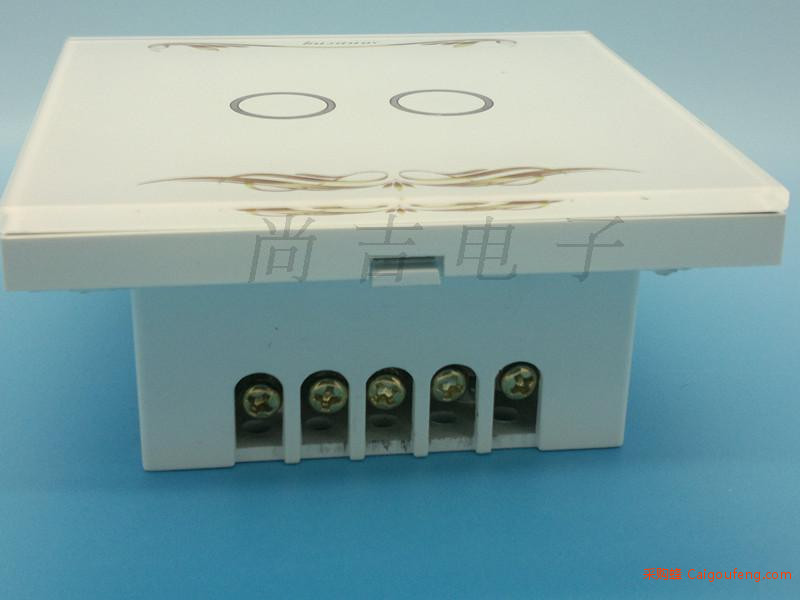

r ①“L”接线柱——连接220V电源的火线；r

r

r ②“N”接线柱——连接220V电源的零线；r

r

r ③“A”接线柱——连接受控灯具的灯线；r

r

r ④“B”接线柱——连接另一受控灯具的灯线。r

r

r 4）安装开关底座，如图3所示，接好线后将触摸开关装在墙上暗盒内，再打上螺丝，使之固定在墙面，讲底座装到墙上，再把触摸面板盖好并压紧。r

r

r  r

r

r r

r

r  r

r

r 图3r

r

r r

r

r 六、使用方法r

r

r 1、联网设置r

r

r ⑴、绑定网关：本产品需要与SJ-800C智能家居网关配套使用。r

r

r 二路触摸式开关安装完成后，初次使用时与智能家居网关自动组网并发出绑定请求，根据软件提示填写完整二路触摸式开关DSA（如图4），点击“确定”后即可与SJ-800C智能家居网关绑定，系统出现“绑定成功”提示表明设备已经与SJ-800C智能家居网关绑定。（二路触摸式开关DSA值标签一般在设备上即可找到。）r

r

r r

r

r  r

r

r ⑵、关联设置：如将二路触摸开关控制“卧室”和“楼道”，在Z-home主界面按住“卧室”键1秒左右，出现如图5界面，输入“卧室”后填写二路触摸式开关对应的DSA值，点击“确定”，出现“完成修改”提示（如图6），表示关联成功。再按此方法设置“楼道”键即可。r

r

r ⑶、布防设置：在捕防设置下，可对该设备进行布防设置，设置界面如图7           r

r

r r

r

r  r

r

r ⑷、设置成功会返回如下信息：“，she zhi cheng gong”，当受控对象状态改变时，会推送消息如下（如图8）到移动智能终端。r

r

r                                                                                                                                                                               r

r

r                                                                                 r

r

r r

r

r 图8r

r

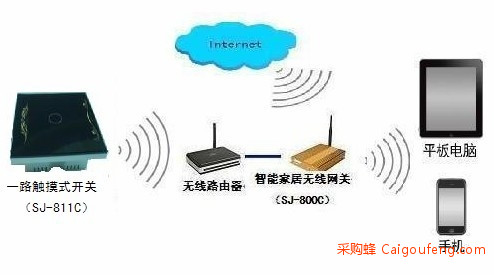

r 2、组网示意图（如图9）r

r

r r

r

r r

r

r 图9r

r

r 3、如何使用r

r

r ⑴、用户也可像普通触摸开关一样触摸操控，触摸一次为开，再次触摸为关；r

r

r ⑵、打开Z-home主界面，点击“卧室”或“楼道”按键即可进行操作。r

r

r                                                                                                                           r

r

r r

r

r sanr

r

r    r

r

r                   苹果系统 手机                                                r

r

r r

r

r  安卓系统手机r

r

r  r

r

r                                 苹果系统平板电脑r

r

r r

r

r                              安卓系统平板电脑r

r

r r

rrr
