深圳市尚吉电子有限公司



在布防状态下，当SJ-831H无线红外探测器探测到区域内有人或物体移动时**会按照设定的程序立即启动现场声光报警，并及时通过网络给主人发出警报信息，从而有效的防止可能出现的损失与伤害。

一、产品介绍

1、在布防状态下，当SJ-831H无线红外探测器探测到区域内有人或物体移动时**会按照设定的程序立即启动现场声光报警，并及时通过ZigBee网络给主人发出警报信息，从而有效的防止可能出现的损失与伤害；

2、具备良好的兼容性，完全符合IEEE802.15.4 ZigBee HA协议标准，适用任何ZigBee协议的网络。



二、功能特点

1、采用微功耗电池供电，探测距离大于10米；

2、高分贝警笛报警，喇叭声大于100DB；

3、开放相容：能与任何基于ZigBee智能家居标准构建的智能家居系统兼容；

4、自动组网，无线通讯，无需任何布线；

5、体积小巧，隐蔽性强，安装简单；

6、超长待机，节能环保。



三、产品参数

产品型号

SJ-831H

产品名称

无线红外入侵探测器

通信方式

IEEE802.15.4(ZigBee)

探测距离

6m发射距离

消耗电流

静态<8μA，发射23mA

供电电压

DC 9V

红外区域

18*2

**大覆盖面积

6m*1.5m /90

安装高度

壁挂或吸顶安装，1.8-2.5m

工作温度

-10℃-50℃

保存温度

-20℃-60℃

外观尺寸

（长*宽*高）：107*58*44mm



四、功能图示说明

产品外观示意图（如图1）



图1

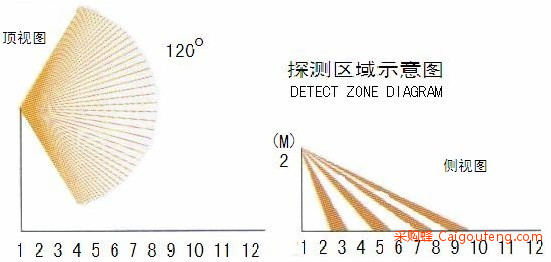

无线红外入侵探测器探测区域示意图（如图2）：



图2



五、安装步骤

SJ-831H无线红外入侵探测器适用于安装在室内，其误报率与安装的位置有极大的关系，安装点应远离空调、冰箱、火炉等空气温度变化敏感的地方。

1、安装高度：SJ-831H无线红外入侵探测器安装高度一般为2.0-2.2米处。

2、安装点选择：

①不宜面对玻璃门窗。这样可以避免强光的干扰与门窗外复杂的环境干扰。

②不宜正对冷热通风口或冷热源。因为冷热通风口和冷热源均有可能引起探测器的误报。

③不宜正对易摆动的大型物体。大型物体大幅度摆动可瞬间引起探测区域的突然的气流变化，同样可能引起误报。

（注意：当报警音量变弱时，要及时更换电池；镜面保持清洁、不能进水；长时间不使用时要关掉侧面的电源开关。）

3、选好地方后，将万向支架固定在墙上，装好万向支架后，将探测器主体后面的凹槽对准万向支架固定槽，然后，调好探测视角即可。





六、使用方法

1、联网设置

本产品需要与SJ-800C智能家居网关配套使用，无线红外入侵探测器安装完成后，打开探测器与智能家居网关自动组网并发出绑定请求，用户根据移动智能终端设备（手机或平板电脑）已安装的Z-home软件提示填写SJ-831H无线红外入侵探测器DSA（如图5），点击“确定”后即可与SJ-800C智能家居网关绑定，系统出现“绑定成功”提示表明设备已经与SJ-800C智能家居网关绑定。（无线红外入侵探测器DSA值标签一般在设备上即可找到。）

2、组网示意图

3、使用方法

SJ-831H无线红外入侵探测器联网设置完成后，打开无线红外入侵探测器电源开关，约1分钟后（给主人留的退出时间），即进入警戒状态，在装有Z-home程序的移动智能终端设备开机状态下，一旦无线红外探测器探测到有人非法进入探测区域，本产品可即时向移动智能终端发出有声音提示的报警信息，尚吉Z-home图标显示为，同时有消息提示，用户点击此图标即可查**关详细信息，让用户及时知晓并决定是否采取相应措施。

无线红外入侵探测器捕防设置详见软件操作说明。
