整个智能设备的控制中心，网关收到手机、平板或任务表发出的指令后及时给相应的ZigBee终端发出命令，并返回相应的状态。



一、产品说明

1、SJ-800C ZigBee开关控制器（网关），是基于ZigBee标准设计，将ZigBee无线网络信号和互联网网络相互连接的桥接设备，您只需通过手机、平板电脑或PC端软件，随时随地控制您家中的一切智能设备。

2、SJ-800C网关提供标准的以太网接口，可以将ZigBee无线网络连接到局域网或互联网中，实现ZigBee网络设备与互联网网络设备之间的监测与控制，具有传输快捷安全、设备成本低、组网简易灵活、可靠性高等优势，改变了传统网关多种通信标准和传输介质并存出现的成本高、传输慢等缺陷。

3、SJ-800C外观精致小巧，不论新房旧宅，通过无线网关的连接，轻松享受舒适完美的家庭生活，与各种家居环境完美融合。独特的无线设置，无需为一堆难以辨认的线网烦忧。

4、通过远程控制来实现对楼宇自动化设备的管理，可以方便用户使用各种移动智能终端，轻松控制任何基于ZigBee协议的产品，实现无线数据高速、安全、可靠传输。

5、SJ-800C无线网关在物联网领域有着广泛的应用，如工业、汽车自动化、农业自动化、医疗控制设备等领域，是ZigBee网络协议的核心产品。

二、产品功能

1、无线通讯距离高达100m，可轻易保证家庭稳定通讯。

2、支持CSMA/CA硬件，可通过TCP/IP访问；

3、具有传输距离远、抗干扰能力强、组网灵活、网络容量大、低功耗结构简单、便于安装、使用方便等特点；

4、可实现多设备间的数据透明传输，传输快捷安全，成本较低；

5、LED灯的设计可以将信息轻易反馈给用户；

5、兼容各种互联网协议，通过专用软件保存和运行设置，即可远程访问。

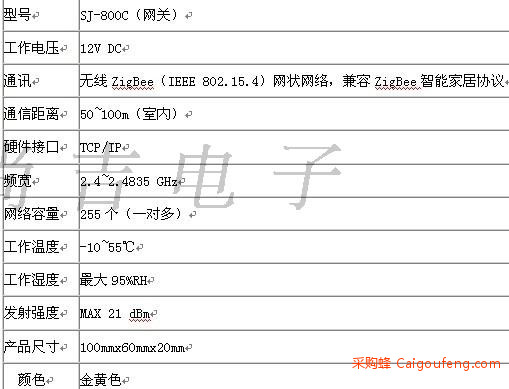

三、产品参数



四、功能图示说明

1、将天线装上SJ-800C天线接口；

2、将RJ45双绞线水晶头一端插在RJ45插槽，另一端插在路由器上；

3、将网关自带电源一端插在SJ-800C网关电源插口上，插头直接插在电源插座上；

4、接上电源后，这时800C红色指示灯亮，表示电源接通，黄色信号灯指信号灯，如图1，然后将网线与无线路由器连接，这时TCP/IP绿色指示灯亮，如图2表示800C与无线路由之间连通，即表示已经正常运行，无需重新设置家用宽带，内置路由设备，即可轻易接入互联网。





五、安装步骤

1、软件安装

进入//z.shangji.com页面，打开“软件下载”栏目，下载智能手机程序“V1.74.apk”或平板电脑“IPAD.apk”程序，将程序装入智能手机或平板电脑。

2、相关设置

第一步：先将SJ-800C无线网关设备标签关于DSA等值记录于一张纸上。

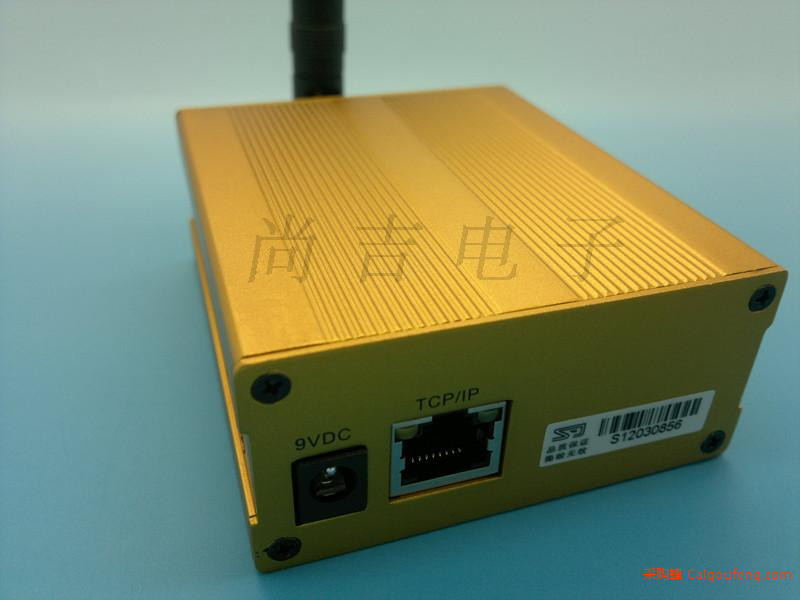

SJ-800C无线网关DSA标签一般贴在设备上面，SJ-800C设备如下图3



         图3

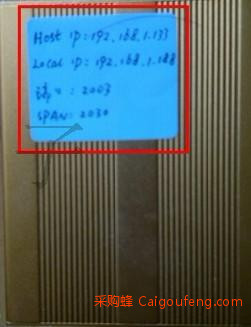

可看到标有Host IP、Local IP、端口和SPAN值的标签，如图4

图4

可清楚看到Host IP、Local IP、端口和SPAN值，如：

Host IP

192.168.1.133

Local IP

192.168.1.188

端口

2003

SPAN

2030

Host IP后为主机IP地址，Local IP后为本地IP地址，SPAN为监控端口地址。

注意：每个尚吉Z-home无线网关均有唯一一组Host IP、Local IP、端口和SPAN值。

第二步：首先将SJ-800C无线网关接通电源，然后进行相关设置。

第三步：打开手机或平板电脑应用程序，找到尚吉手机智能家居图标。如图5

图5

第四步：点击尚吉Z-home智能家居图标，进入智能家居控制界面，如图6

图6

第五步：在尚吉Z-home智能家居主界面按住左下角“设置”按钮2秒左右，进行相关设置。如图7

图7

进入“设置”界面，将SJ-800C标签上对应的Local IP、端口和SPAN值分别填入IP地址、端口号和ID地址对应位置，如图8

图8

第六步：再按“确定”完成修改。

界面自动返回智能家居主界面，出现如下显示，2秒后自动消失。如图9

图9

出现“完成修改，重启后设置生效”提示，按“退出”按钮退出，然后重新进入尚吉手机智能家居系统，这时，“设置”按钮将会呈现亮色，表示网关已经连接，如图10

图10

第七步：无线网关设置完成后，进行其他控制对应设备设置。
