深圳市尚吉电子有限公司

r r r

r 产品型号r

r r r

r SJ-891Jr

r r r r r

r 设备名称r

r r r

r 无线红外发换器r

r r r r r

r 通信方式r

r r r

r IEEE802.15.4（ZigBee）r

r r r r r

r 使用频率r

r r r

r 38K通用红外频率r

r r r r r

r 控制距离r

r r r

r 5mr

r r r r r

r 电源需求r

r r r

r 220V/50Hzr

r r r r r

r 工作温度r

r r r

r -10℃~+55℃r

r r r r r

r 产品尺寸r

r r r

r 130mmx89mmx60mmr

r r r r r

r 产品颜色r

r r r

r 灰色r

r r r r

深圳市尚吉电子有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2000 主     营： 地     址： 广东省深圳市深圳市福田区车公庙天安数码时代大厦20楼 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

首页 > 供应产品 > 供应SJ尚吉SJ-891Jzigbee智能家居无线红外转发器 供应SJ尚吉SJ-891Jzigbee智能家居无线红外转发器 点击图片查看原图 产品： 浏览次数：701供应SJ尚吉SJ-891Jzigbee智能家居无线红外转发器  单价： 350.00元/个 最小起订量： 供货总量： 100 个 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-04-27 12:11   详细信息 r r 可将ZigBee无线信号与红外无线信号关联起来，将红外遥控器某个按键的功能通过红外转换器复制到无线遥控器某个按键上，通过智能手机或平板电脑就可实现无线遥控器控制空调、电视等红外电器设备。 r r r r 一、产品介绍r r r 1、无线红外转换器是家居智能化系列产品之一，尚吉无线红外转发器，可将ZigBee无线信号与红外无线信号关联起来，将红外遥控器某个按键的功能通过红外转换器复制到无线遥控器某个按键上，通过智能手机或平板电脑就可实现无线遥控器控制空调、电视、音响、电扇等红外电器设备；r r r 2、该产品无线通讯极为稳定、快捷，无需任何布线。安装时，只需要将相关红外受控设备绑定即可工作，十分方便；r r r 3、尚吉无线红外转发器应用广泛，除了常见的智能家居系统，还可以在监控系统、智能医院、智慧旅店、智能建筑、智慧养殖等系统中使用。 r    二、功能特点r r r 1、无线信号稳定，不会因为恶劣的天气，或者距离的拉长，而影响其工作；不论新房旧宅，让你轻松遥控任何设备，享受完美生活；r r r 2、尚吉无线红外转发器可直接使用，利用智能手机或平板电脑近程和远程控制红外接收的电器，让您的已有投资得到保护；r r r 3、使用尚吉红外转发器“study”学习键，学习任何红外遥控器按键，可以起到手机控制红外，通过它可实现完整的数字家庭影院；在一定区域范围内，可控制一到多个使用红外控制的电器设备。r r r r r r 三、产品参数r r r r

r r

r r

r

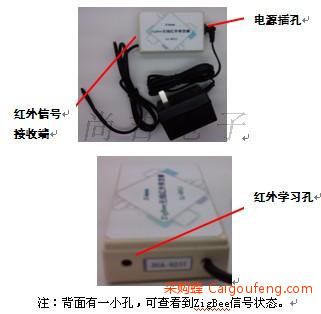

r 四、功能图示说明r

r

r  r

r

r r

r

r r

r

r 五、安装步骤r

r

r 1、将电源一端插上设备电源端口，另一端插上电源插座；r

r

r 2、将信号线对准受控电器红外接收处，并用双面胶固定。  r

r

r 六、使用方法r

r

r 1、联网设置r

r

r ⑴、绑定网关：本产品需要与SJ-800C智能家居网关配套使用。r

r

r 无线红外转发器安装完成后，初次使用时与智能家居网关自动组网并发出绑定请求，根据软件提示填写完整无线红外转发器DSA（如图1）；r

r

r  r

r r r r r

r r

r r r

r r

r r r r r r r r r r r r r

r 点击“确定”后即可与SJ-800C智能家居网关绑定，系统出现“绑定成功”提示表明设备已经与SJ-800C智能家居网关绑定。（无线红外转发器DSA值标签一般在设备上即可找到。）r

r

r ⑵、关联设置：点击无线红外转发器所控制的按键进行设置即可。r

r

r 如无线红外转发器控制电视，在Z-home主界面按住“电视”键1秒左右，出现如图2界面，输入名称后填写万能控制器模块对应的DSA值，点击“确定”，出现“完成修改”提示（如图3），表示关联设置成功。  r

r

r r

r

r r

r

r 图3r

r

r 如将无线红外转发器控制空调，设置方法同上。r

r

r ⑶、学习操作：r

r

r ①电视机学习：点击Z-home主界面“电视”按钮，进入图4界面，即可看到“study”学习按键。r

r

r  r

r r r r r

r r

r r r

r  r

r

r  r

r r r r r r r r r r r r

r 将电视机遥控器红外发射端与SJ-891J红外转发器红外接收小孔对好（见图5），如图4点击“study”键开始进行各键学习。按照软件提示将图4界面所有按键学习完毕后再点击“study”完成学习返回。r

r

r ②空调学习：点击Z-home主界面“空调”按钮，进入图6界面，即可看到“study”学习按键。              r

r

r r

r

r r

r

r 图6r

r

r 将空调遥控器红外发射端与SJ-891J红外转发器红外接收小孔对好（见图5），如图点击“study”键进行学习。r

r

r 在空调遥控学习键中只设置了“开”、“关”、“凉爽”、“强冷”、“温暖”、“热”等功能键。r

r

r 按照提示逐步完成按键学习。各功能键温度设置根据个人喜好进行。r

r

r 如“凉爽”学习是指空调遥控器在制冷模式下，如将温度设置在26℃左右，然后将空调遥控器红外发射端与红外转发器接收小孔对好后，再点击“study”键进行学习。r

r

r 2、组网示意图r

r

r r

r

r  3、如何使用r

r

r 打开“电视”或“空调”界面，如遥控器一样操作即可。r

r

r 八、常见故障处理r

r

r  r

r r r r r

r 常见故障现象r

r r r

r 故障处理意见r

r r r r r

r 学习后，按键无反应r

r r r

r 红外转发器电源是否接上，如未接上，请接上电源。r

r r r r r

r 接通电源后，按键仍无反应r

r r r

r 查看红外转发器DSA是否设置并设置正确r

r r r r r

r 接通电源，设置DSA后学习完毕后按键仍无反应r

r r r

r ①请检查无线网关是否正常工作；r

r

r ②检查红外转发器外接接收信号感应器是否在电器红外接收区域，如不在该区域，请将外接信号感应器移至该区域后再试；r

r

r ③检查设备区域有无信号屏蔽或干扰。r

r r rr r r r r rrr
