深圳市尚吉电子有限公司

r r r

r 产品型号

r r r

r SJ-831W

r r r r r

r 产品名称

r r r

r 温度控制器

r r r r r

r 通信方式

r r r

r 无线zigbee（IEEE 802.15.4）网状网络，兼容zigbee智能家居协议

r r r r r

r 工作电压

r r r

r 100VAC，220VAC 50//60HZ

r r r r r

r 自身功率

r r r

r ＜1.5W

r r r r r

r 控温范围

r r r

r 5℃～70℃

r r r r r

r 限温范围

r r r

r 5℃～70℃

r r r r r

r 产品尺寸

r r r

r 控制器：45mm×35mm×18mm

r r r r r

r 环境温度

r r r

r -5℃～50℃

r r r r r

r 控温精度

r r r

r ±1℃

r r r r r

r 外壳防护

r r r

r IP20

r r r r r

r 外壳材质

r r r

r 阻燃PC

r r r r

深圳市尚吉电子有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2000 主     营： 地     址： 广东省深圳市深圳市福田区车公庙天安数码时代大厦20楼 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

首页 > 供应产品 > 供应SJ尚吉SJ-832Wzigbee智能家居空调地暖温度控制器 供应SJ尚吉SJ-832Wzigbee智能家居空调地暖温度控制器 点击图片查看原图 产品： 浏览次数：982供应SJ尚吉SJ-832Wzigbee智能家居空调地暖温度控制器  单价： 520.00元/个 最小起订量： 供货总量： 100 个 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-04-27 12:10   详细信息 r r r r r r r r r 用户通过手机或平板电脑可以近程或远程自动开关电动阀，设置地暖室内温度，同时液晶显示器显示与手机或平板电脑操作状态，并有效节约了能源，让您的室内温控一切尽在掌握之中。 r r r r 一、产品介绍 r r SJ-831W温度控制器采用无线ZigBee通讯技术，用户通过手机或平板电脑可以近程或远程自动开关电动阀，设置室内温度，同时液晶显示器显示与手机或平板电脑操作状态，并有效节约了能源，让您的室内温控一切尽在掌握之中。 r r r r r r r r r   r r 二、功能特点 r r 1、对使用Modbus通讯协议的各种厂家生产的温控面板均可控制； r r 2、通过手机或平板电脑wifi与网关通讯，网关采用ZigBee无线通讯技术，通过控制温控器来控制空调、壁挂炉和地暖开启或其他状态。 r r 3、手机或平板电脑开启、关闭、调温、最高与最低温度预设等方面操作，让温度始终保持在最舒适的范围，温控精确。 r r 4、用户可以通过手机或平板电脑自定义地暖、空调的工作模式，保证不同时段对地暖的不同要求，真正实现全智能和省钱省心。 r r 5、可实现远程操控，无论在哪里，只要能上网，即可远程操作控制，无需SIM卡，无使用费，无需固定IP地址，空调、地暖均可控制。 r r   r r 三、产品参数 r r r

r r

r

r

r 四、安装步骤

r

r 本控制器建议由专业的安装技术人员按照说明正确安装！

r

r 1、将电源盒按照正确的接线图与Modbus通讯协议温控器面板接好线，接线方法如图1、2、标识；

r

r

r

r 图1：Modbus通讯协议温控器面板

r

r

r

r 图2

r

r

r

r 温控器一般需接四根线：火线（L）、零线(N)、RS485-A端口(A)、RS485-B端口(B)。若有“+”“-”接线时，即正负电压：DC12V。

r

r 工作电压（零火线电压）：AC220V±10％；火线——红色；零线——黑色；A——绿色；B——蓝色；

r

r （若有“+”“-”接线：“+”线——黄色；“-”线——灰色）

r

r 无线控制器需接四根线：+、-、RS485-A端口(A)、RS485-B端口(B)。

r

r 供电电压(正负电压)：DC12V；“+”线——黄色； “-”线——灰色；A——绿色；B——蓝色。

r

r 相同颜色的线接在一起就可以了。

r

r 确认接线无误后将电源盒嵌入86暗盒中（要求底盒深度至少为55mm），如图4

r

r

r

r

r

r

r

r

r

r 2、拆开控制板，用3.5mm宽的一字螺丝刀沿斜面伸到卡槽中4mm。如图5

r

r

r

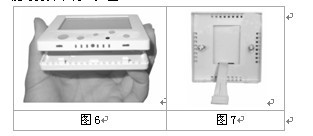

r 3、稍用力向上撬起，便可打开卡钩，如图6

r

r

r

r

r

r

r

r 4、用包装盒中的两个螺丝钉固定拧紧控制板的下板，如图7

r

r

r

r 5、将控制板与电源盒排线相连（注意：不要用力拉排线，以免将排线扯断）如图8

r

r

r

r 6、先以30°挂上上板两个卡钩，须挂到位，如图9

r

r

r

r

r

r r

r

r 7、稍用力按于下侧两边，卡住上壳，安装完毕。

r

r 8、安装注意事项：

r

r ①请严格按照安装接线图进行连接；

r

r ②请严格按照安装图进行正确安装；

r

r ③不要用力拉排线，否则会造成损坏；

r

r ④安装过程中注意不要对液晶屏施加压力或者划伤液晶表面；

r

r ⑤安装过程中注意不要磕碰线路板元器件，不要摔落或使下板后壳变形；

r

r ⑥安装过程中如果采用硬塑线，必须事先折弯成合适角度；

r

r ⑦不要让施工泥浆或其他杂物与飞尘落入线板。

r

r 五、使用方法

r

r 1、联网设置

r

r ⑴、绑定网关：本产品需要与SJ-800C智能家居网关配套使用。

r

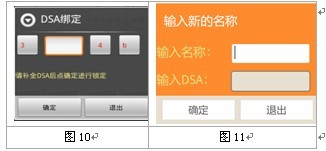

r 温控器安装完成后，初次使用时与智能家居网关自动组网并发出绑定请求，根据软件提示填写完整温控器DSA（如图10），点击“确定”后即可与SJ-800C智能家居网关绑定，系统出现“绑定成功”提示表明设备已经与SJ-800C智能家居网关绑定。（温控器DSA值标签一般在设备上即可找到。）

r

r

r

r

r

r ⑵、关联设置：在Z-home主界面点击“中央空调”键，如设置滑轮1，则按住“编号1”1秒左右，出现如图11界面，输入名称后填写温控器对应的DSA值，点击“确定”，出现“完成修改”提示，表示关联成功，其他以此类推。

r

r 2、组网示意图（如图12）

r

r

r

r 3、如何使用

r

r 安装设置完成后，在移动智能终端设备Z-home主界面上点击“中央空调”按键，即可进行如在面板上操作一样，移动智能终端上的操作在面板上会有同步显示，界面如图13

r

r
