供应SJ尚吉SJ-880Yzigbee智能家居带云台网络摄像机

点击图片查看原图

产品：	浏览次数：702供应SJ尚吉SJ-880Yzigbee智能家居带云台网络摄像机
单价：	1580.00元/个
最小起订量：
供货总量：	100 个
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2022-04-22 13:12

详细信息

r

r 一、产品介绍

r

r 本产品是机、光、电一体化的高科技监控产品。设计精巧简单，性能稳定。机芯采用精密步进电机驱动，全数码控制，反应快速灵敏、定位准确。变速球型云台，能满足最基本的云台要求（上、下、左、右、自动等动作）。

r

r 提供给家庭和小型办公室特有和多功能的监控解决方案。带有内置CPU和web服务器的完整系统，可传输高质量视频图像用于安全和监控。

r

r 便捷的零配置设置可即时运转，自动配置并连接到Z-home云端。

r

r 二、功能特点

r

r 1、高性价比且强大的安全解决方案，可连接到以太网或802.11n无线网络，提供基于Internet的远程访问。

r

r 2、具备手机远程监控功能，可提供多种策略的快照及录象功能。

r

r 3、全天候环境设计，适合室内外安装。

r

r 4、选用优质电机，运行稳定可靠。

r

r 5、防护等级可达IP66。

r

r 三、技术参数

r

r r

r

r r r r r

r

r r r

r SJ-880Y

r r r r r

r 产品名称

r r r

r 带云台网络摄像机

r r r r r

r 网络协议

r r r

r IPV4，AR P，TCP，UDP，ICM P，DHCP Client，N TP Client（D-link），DN S Client，DDN S Client（Dyndns和D-link），SMT P Client，FTP Client，HTTP Server，PPPoE，UPnP端口转发，LLTD，UPnP-X1

r r r r r

r 云台输入电压

r r r

r DC 12V

r r r r r

r 摄像机输入电压

r r r

r DC 5V

r r r r r

r 摄像头分辨率

r r r

r 640×480高达20fps，320×240高达30fps，160×120高达30fps

r r r r r

r 成像器件

r r r

r VGA 1/5英寸CMOS感光器

r r r r r

r 摄像机镜头

r r r

r 5.01 mm

r r r r r

r 摄像机焦距

r r r

r F2.8

r r r r r

r 摄像机数码变焦

r r r

r 高达4x

r r r r r

r 摄像机内存

r r r

r 4MB纠错

r r r r r

r 输入功率

r r r

r 15W

r r r r r

r LAN接口

r r r

r 10base-T/100base-TX(RJ-45)

r r r r r

r 扫描范围

r r r

r 水平：0°-360°连续旋转，垂直：0°-90°

r r r r r

r 旋转速度

r r r

r 水平：0.4°-24°/S，垂直：0.4°-15°/S

r r r r r

r 通信方式

r r r

r Zigbee

r r r r r

r 波特率（可选）

r r r

r 2400/4800/9600 bps

r r r r r

r 材料

r r r

r 内置云台：钢

r

r 上罩：ABS工程塑料

r

r 球罩：优质亚加力光学材料

r r r r r

r 净重

r r r

r 4.5KGkg

r r r r r

r 防雷功能

r r r

r 三级浪涌保护

r r r r r

r 五、安装步骤

r

r 安装前核查安装空间及安装地点构造的强度确认安装地点有容纳本产品及其安装结构件的足够空间。确认安装该球型摄像机的天花板、墙壁、支架的承载能力必须能支撑该球型摄像机及其安装结构件的总重量。要求具有4倍的安全系数。

r

r 安装方式分室外安装和室内安装两种类型，室外安装主要以壁装支架方式为主。特殊情况下采用吊装支架式安装，但安装要求较为严格，一定要做好防水。而嵌入式安装和吸顶式安装仅限于室内进行。

r

r 注意：安装球机时请戴上保护手套，以免划伤球机透明罩或残留手印。

r

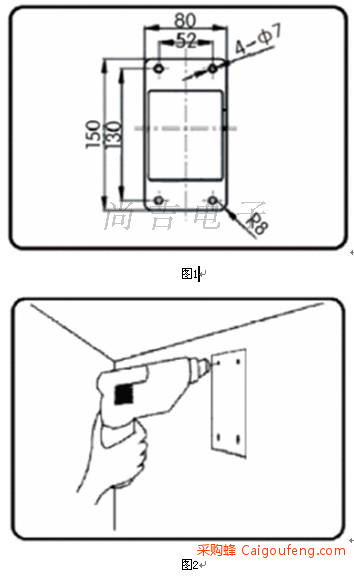

r (1)壁装支架式

r

r 安装支架（如图）

r

r 支架安装尺寸如下图3

r

r 壁装安装条件：

r

r 壁装支架可用于室内、室外环境的硬质墙壁结构，要求：

r

r 墙壁的厚度应足够安装膨胀螺钉。墙壁至少能承受4倍球机的重量。

r

r 安装步骤：

r

r ①、将支架从包装中取出，如图所示，以壁挂支架底面的安装孔为模板，在墙壁上画出打孔位置。

r

r ②、打孔并将4个M6膨胀螺钉安装到孔内。

r

r ③、将电线电缆穿过壁挂支架，用支架上配带的螺钉将球机固定好。

r

r ④、用4个M6螺母和垫片将支架固定到墙壁上。

r

r ⑤、将透明罩保护膜揭下。

r

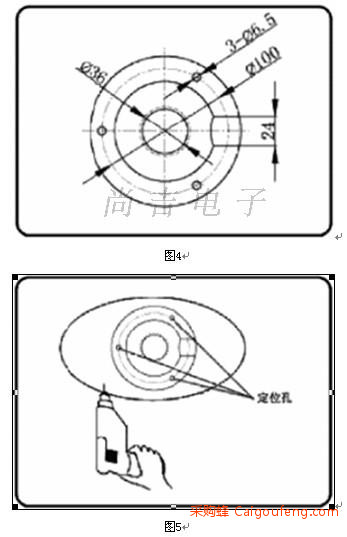

r (2)吊装支架式安装（如下图）

r

r 吊装式安装条件：

r

r 吊装式支架可安装于室内环境的硬质天花板，要求：

r

r ①、天花板的厚度应足够安装膨胀螺钉。

r

r ②、天花板至少能承受4倍球机的重量。

r

r 安装步骤：

r

r ①、以吊顶底座的安装孔为模板，在天花板上画出定位孔位置。

r

r ②、取下吊装支架，在有定位孔标记的地方打孔，并装入M6膨胀螺钉。

r

r ③、将球机底部的线缆穿过吊装支架中心孔，并从支架底座侧面凹口处引出。

r

r ④、将球机与吊装支架组装好，并将组装完的支架用平弹垫和螺母固定到天花板上。

r

r ⑤、将透明罩的保护膜揭下。

r

r 注意：吊装支架不宜在室外使用，因特殊环境使用需要，则必须保证球机符合防水要求：

r

r ①、用户自行安装配合吊装支架所使用的吊杆必须符合防水要求，否则由此引起的进水故障客户自行负责。

r

r ②、务必保证密封垫凸台与吊装支架法兰凹孔紧密防水。

r

r ③、在吊杆支架法兰周围打硅胶来密封防水。

r

r ④、吊杆连接套与上罩的连接口周围打硅胶来密封防水。

r

r ⑤、所有吊装支架外露螺钉孔打硅胶来密封防水。

r

r ⑥、吊装支架室外安装，出线务必保证符合防水要求，不可裸露。

r

r (3)、嵌入式安装（半球系列）

r

r ①、在屋顶吊装绳索与底盖连环连接牢固。

r

r ②、在天花板上按尺寸A开孔，并按图示尺寸开槽。

r

r 5＂开孔尺寸：Φ160MM

r

r 7＂开孔尺寸：Φ212MM

r

r 9＂开孔尺寸：Φ240MM

r

r ③、卸下球罩，将整机三个压板对正三个开口处，推入天花板内，旋转一定角度，拧紧三个压板螺丝，使云台与天花板连接牢固。

r

r ④、安装下球罩

r

r A：5＂球罩安装：将下球罩上8个卡扣与球体8个长槽对正向上推入球罩即可。

r

r B：7＂9＂球罩安装：将下球罩按顺时针方向旋入顶罩，使上下罩锁勾挂牢。

r

r (4)、吸顶式安装（仅适用于5＂半球系列产品）如图

r

r 5＂开孔尺寸：Φ160MM

r

r 7＂开孔尺寸：Φ212MM

r

r 9＂开孔尺寸：Φ240MM

r

r ③、卸下球罩，将整机三个压板对正三个开口处，推入天花板内，旋转一定角度，拧紧三个压板螺丝，使云台与天花板连接牢固。

r

r ④、安装下球罩

r

r A：5＂球罩安装：将下球罩上8个卡扣与球体8个长槽对正向上推入球罩即可。

r

r B：7＂9＂球罩安装：将下球罩按顺时针方向旋入顶罩，使上下罩锁勾挂牢。

r

r (4)、吸顶式安装（仅适用于5＂半球系列产品）如图

r

r ①、将底盖逆时针方向旋下。

r

r ②、按底盖孔位在所需要安装位置打孔，安装膨胀螺丝，将底盘用紧固螺栓固定牢固。

r

r ③、将球体三个挂钩对准底盘三个锁片按顺时针方向旋转，确认挂钩挂牢后方可松手。（注：安装地点必须能承受球体重量4倍以上，以免安装不稳定造成图像抖动或球型摄像机脱落等不必要的损失）

r

r 3、连线

r

r RJ45接口：与布置完毕的网络线相连接。

r

r 云台电源端口：供电电压为DC12V，可通过AC220V-DC12V或AC24V-DC12V电源稳压器与布置完毕的电源线相连接。(注意：确认供电电压符合球型摄像机的要求。请使用随机配备的AC220V-DC12V或AC24V-DC12V电源稳压器。)

r

r 摄像机电源端口：供电电压为DC5V，可通过AC220V-DC5V或AC24V-DC5V电源稳压器与布置完毕的电源线相连接。

r

r 4、通电

r

r 通电后：云台自检，球机水平、垂直旋转并检测摄像机镜头、球机垂直和水平的电气和机械结构，然后执行复位程序旋转至1号预置位，球机完全停止后，表示自检完毕并准备接受键盘控制。每次通电后，本产品都会自检一次，测试其各项基本动作是否正常，如果测试失败，自检就会中止。

r

r 如果测试成功，摄像机就会停留在1号预置位，仅有当自检完成后，方可对本产品进行各种操作。
